炭化ケイ素発熱体（SiC発熱体）

STARBARTYPE U片側結線可能タイプ

・2本のRRを発熱部で接着させ、片側結線を可能にしたタイプ

直径・電気特性

φ13
φ16
φ19
φ20
φ25
φ32
φ35
φ38
φ40
φ44
φ54

直径: ・最大全長　711mm; ・センター間最小ピッチ　25mm; ・センター間最大ピッチ　76mm; ・ブリッジ長さ　26mm

電気特性: ・発熱部標準抵抗値　0.00764Ω/mm; ・端部抵抗値　0.000387Ω/mm

直径: ・最大全長　890mm; ・センター間最小ピッチ　32mm; ・センター間最大ピッチ　76mm; ・ブリッジ長さ　32mm

電気特性: ・発熱部標準抵抗値　0.00490Ω/mm; ・端部抵抗値　0.000248Ω/mm

直径: ・最大全長　1020mm; ・センター間最小ピッチ　38mm; ・センター間最大ピッチ　102mm; ・ブリッジ長さ　38mm

電気特性: ・発熱部標準抵抗値　0.00346Ω/mm; ・端部抵抗値　0.000170Ω/mm

直径: ・最大全長　1020mm; ・センター間最小ピッチ　38mm; ・センター間最大ピッチ　102mm; ・ブリッジ長さ　40mm

電気特性: ・発熱部標準抵抗値　0.00341Ω/mm; ・端部抵抗値　0.000170Ω/mm

直径: ・最大全長　1270mm; ・センター間最小ピッチ　51mm; ・センター間最大ピッチ　102mm; ・ブリッジ長さ　50mm

電気特性: ・発熱部標準抵抗値　0.00200Ω/mm; ・端部抵抗値　0.000098Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　64mm; ・センター間最大ピッチ　102mm; ・ブリッジ長さ　64mm

電気特性: ・発熱部標準抵抗値　0.00126Ω/mm; ・端部抵抗値　0.000067Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　70mm; ・センター間最大ピッチ　102mm; ・ブリッジ長さ　70mm

電気特性: ・発熱部標準抵抗値　0.00106Ω/mm; ・端部抵抗値　0.000053Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　76mm; ・センター間最大ピッチ　127mm; ・ブリッジ長さ　76mm

電気特性: ・発熱部標準抵抗値　0.00083Ω/mm; ・端部抵抗値　0.000046Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　76mm; ・センター間最大ピッチ　127mm; ・ブリッジ長さ　80mm

電気特性: ・発熱部標準抵抗値　0.00092Ω/mm; ・端部抵抗値　0.000046Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　89mm; ・センター間最大ピッチ　127mm; ・ブリッジ長さ　88mm

電気特性: ・発熱部標準抵抗値　0.00065Ω/mm; ・端部抵抗値　0.000032Ω/mm

直径: ・最大全長　1525mm; ・センター間最小ピッチ　102mm; ・センター間最大ピッチ　127mm; ・ブリッジ長さ　108mm

電気特性: ・発熱部標準抵抗値　0.00059Ω/mm; ・端部抵抗値　0.000030Ω/mm

上記抵抗値を2倍にして算出してください

FEATURE製品の特徴

片側結線が可能

・2本のRRを発熱部でU型に接着

・両側結線が困難なスペースに制限のある炉に使用可能
形状の保持

・垂直に設置する場合、サポートホールにピンを挿入することでエレメントの保持が可能

電気特性（抵抗値）

・2本のRRを使用するためU型はRRの電気抵抗値の2倍
W-TYPE

・3本のRRを発熱部でW型に接着したWタイプ詳細はこちら

詳しく見る

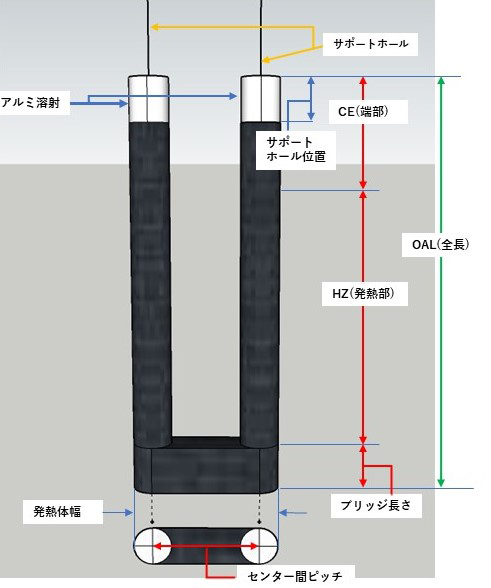

Uタイプ　サイズ図面
