starbar炭化ケイ素発熱体(SiC発熱体)

ACCESSORYアクセサリー

ストラップ

STARBAR用アルミストラップは3種類あります。ヒーターに機械的力が加わらないよう、長さの選定には十分な余裕が必要です。

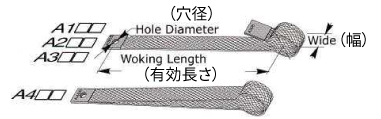

Aタイプ
電源と発熱体を接続します。

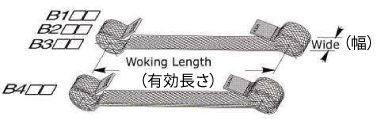

Bタイプ
発熱体と発熱体を直列に接続します。

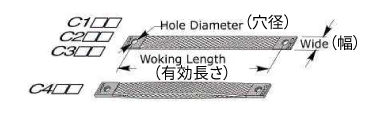

Cタイプ
ボルト締め付けタイプのクランプと電源を接続します。
STARBAR
直径
(mm)
ストラップタイプ 最大電流
(A)

(mm)
ボルト穴径
(mm)
13 A1 B1 C1 ----- 25 13 7
16 A2 B2 C2 ----- 50 17 10
20
25 A3 B3 C3 ----- 100 33 14
32
35 A4 B4 C4 ----- 200 33 14
38
44
54

選定方法

表記例A310

  1. ①タイプを示します。A・B・Cよりご選定ください。
  2. ②STARBAR直径により異なります。規格表をご参照ください。
  3. ③Working Length(有効長さ)を示します。単位はinchです。
    1 inch=25.4mmで算出してください。

クランプ

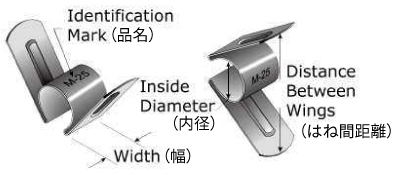

STARBAR用クランプは主にMタイプとTタイプがあります。

Mタイプ
発熱体とアルミストラップを挟みます。

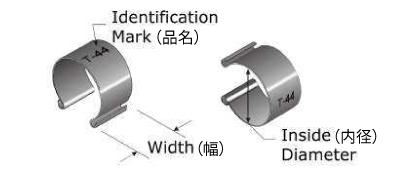

Tタイプ
エクスパンションツールを使用して発熱体とアルミストラップを挟みます。
限られている空間でのクランプ取付時に有効です。

ツール類

エクスパンションツールはTクランプの取付・取り外し時に使用します。

垂直装着用
T-RA
平行装着用
T-90
T-100
T-100+5
EXTENDED
T-110
STARBAR直径
(mm)
Mクランプ Tクランプ ツール
(M)品名 内径
(mm)

(mm)
はね間
距離
(mm)
(T)品名 内径
(mm)

(mm)
7 M-07 7 13 32 ---- ---- ---- ----
10 M-10 10 13 34 T-10 11 13 T-90
11 M-11/13 13 13 37 T-11/13 13 13 T-90
13 M-11/13 13 13 37 T-11/13 13 13 T-90
16 M-16 16 13 56 T-16 16 13 T-90
20 M-20 20 20 58 T-19 20 20 T-90
25 M-25 25 25 77 T-25 25 25 T-90
32 M-32 30 32 81 T-32 30 32 T-100
35 M-35/38 35 32 97 T-35/38 35 32 T-100
38 M-35/38 35 32 97 T-35/38 35 32 T-100
44 M-44 40 38 118 T-44 40 38 T-100
54 M-54 51 38 114 T-54 51 38 T-100
70 ---- ---- ---- ---- T-70 63 38 T-110
